Lodestar Ag-2601a Audio Generator 10hz-1mhz

US $115.00

  • Cave Creek, Arizona, United States
  • Jan 29th

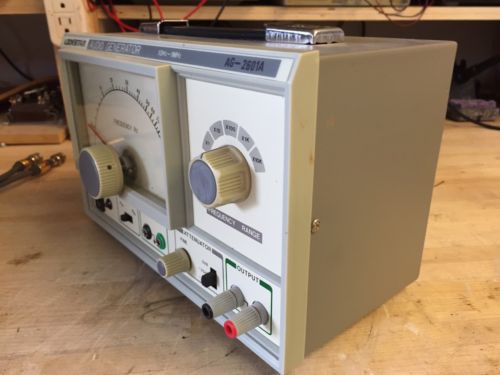

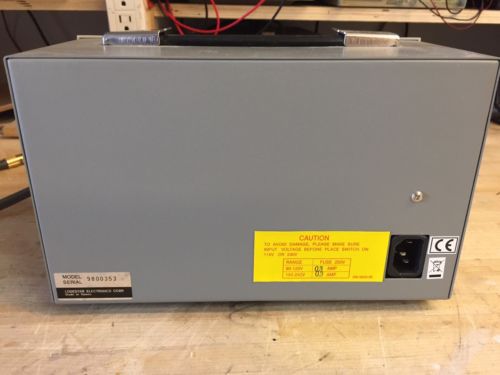

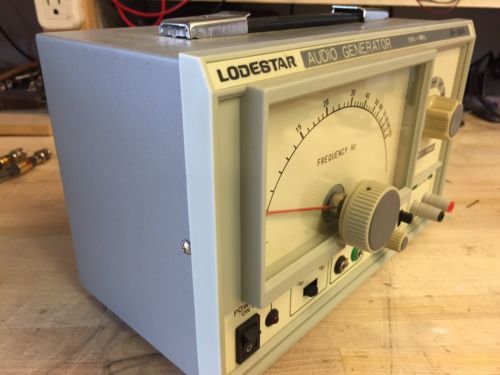

I have a Lodestar AG-2601A I purchased new about 6 years ago.  I have only used it occasionally since I am electronics hobbyist. I no longer need it.  Everything functions as designed.  Specifications:  Oscillator section Frequency range: 10Hz ~ 1MHz 5 decade bands. Accuracy: 10Hz ~ 1MHz ±(5% + 2Hz) 100Hz ~ 100KHz ±(3% + 2Hz). Output impedance: 600?, unbalance. Output control: 0dB / -20dB / -40dB and fine adjuster. Sine wave output Range: 10Hz ~ 1MHz. Output voltage: 8Vrms, max. Output distortion: Less than 0.05% 500Hz ~ 50KHz. Less than 0. 5% 50Hz ~ 500KHz. Output flatness: ±1.5dB (1KHz). Square wave output Range: 10Hz ~ 100KHz. Output voltage: 15Vp-p or more. Rise time: 0.5?s. Synchronization Range: ±1% / V of oscillator frequency per Vrms. Input impedance: Approx 10K?. Maximum input: 10Vrms. Power requirement: AC 115 / 230V ± 10% 50 / 60Hz Approx 3VA. Dimensions & weight: 150 (H) x 250 (W) x 130 (D) mm. Approx 2.5kgs.
